| Производительность, л/мин | 13210 |
| Макс. рабочее давление, бар | 14 |
| Мощность, кВт | - |
| Присоед. размер, дюймы | 1 1/2 |
| Габариты, см | 92х66х98 |
| Вес, кг | 197 |

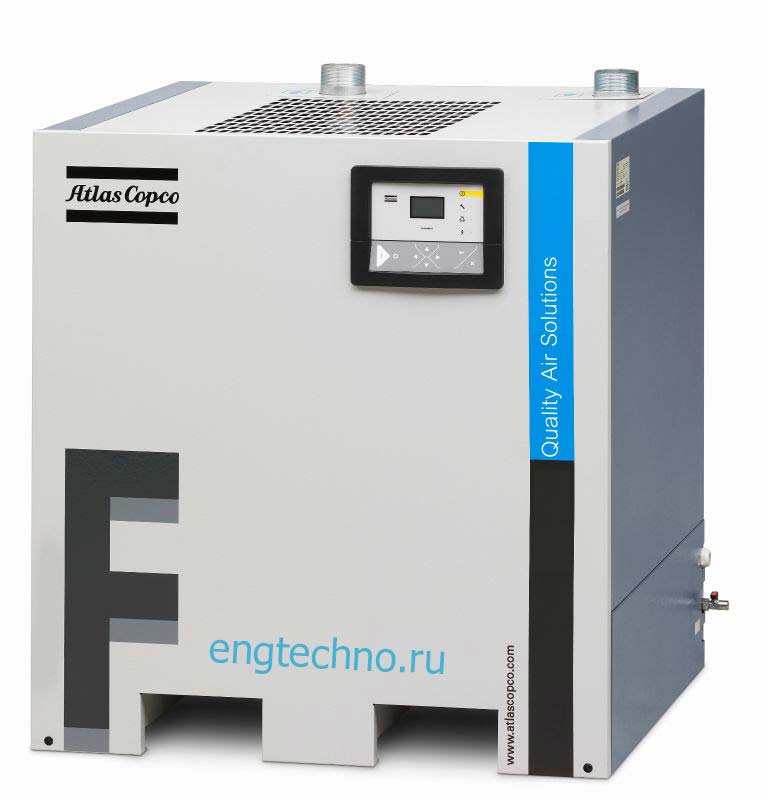

Рефрижераторный осушитель Atlas Copco FD220 400V 50HZ HAV
Рефрижераторные осушители FD 5 – 285 компании Атлас Копко поставляются полностью готовыми к работе, что облегчает монтаж и минимизирует простои Вашего производства. Компактность и комплектность осушителя исключают необходимость в дополнительных устройствах, а расходы на монтаж уменьшаются до абсолютного минимума. Благодаря высокому уровню технологий заложенных в осушитель FD он экономит энергию и позволяет Вам эффективно проводить политику экономии на предприятии.
Данную серию осушителей отличают:
Осушитель компактен, прост в установке
Новейшая система контроля и управления Elektronikon c датчиками давления и температуры
Надежная и эффективная система отвода конденсата
Мощный контур хладагента
Максимальная экономия энергии
Полная готовность к работе
Безвредность для окружающей среды
Простота технического обслуживания
Варианты с воздушным и водяным охлаждением
Уникальная и эффективная конструкция теплообменника
Низкое падение давления в осушителе
Высочайшее качество и надежность, характерные для всей техники Атлас Копко
FD - это рефрижераторный осушитель, с воздушным FD A охлаждением, высокой энергоэффективностью и низким уровнем шума. Осушитель смонтирован на собственной раме - основании, оснащен всеми соединительными трубопроводами и патрубками, а также автоматической системой слива конденсата. В состав осушителя входят: контур хладагента с приводом от мотора-компрессора, воздушный контур, теплообменники воздух/воздух, воздух/хладагент, системы автоматического регулирования и контроля.
Режимы работы: нагрузка/без нагрузки, останов.
Осушитель обеспечивает точку росы сжатого воздуха в зависимости от условий окружающей среды до +3оС, что соответствует 4 классу качества подготовки сжатого воздуха по содержанию влаги.
Стандартная комплектация осушителя:
- теплообменник воздух/воздух
- алюминиевый теплообменник воздух/хладагент
- индикатор точки росы
- автоматический расширительный клапан (контур хладагента)
- байпасный клапан нагретого газообразного хладагента
- контур хладагента
- воздушный контур
- мотор-компрессор хладагента
- система автоматического регулирования
- звукоизолирующий кожух
- прочная рама-основание, не требующая специального фундамента
- разрешение ГОСГОРТЕХНАДЗОРА
- сертификат соответствия и безопасности Госстандарта
- инструкция по эксплуатации на русском языке
Возможные опции для осушителей серии FD
Опции FD120-285
| DD/PD for FD120/150 | Встроенный комплект фильтров DD/PD для FD120/150 |
| DD/PD for FD185 | Встроенный комплект фильтров DD/PD для FD185 |
| DD/PD for FD220-285 | Встроенный комплект фильтров DD/PD для FD220-285 |
| Integrated OSD | Встроенный OSD |
| IP54 protection | Исполнение по стандарту электрозащиты IP54 |
Примечания:
- Напряжение питания 230В / 1ф / 50Гц либо 400В/3ф/50Гц (только для FD220, 245, 285)
- Внешние номинальные условия:
- Температура воздуха на впуске: 35° С
- Температура окружающей среды: 25° С
- Номинальное рабочее давление: 7 бар
- Пограничные условия:
- Макс.температура окружающей среды: 50° С
- Макс.температура воздуха на впуске: 60° С
- При внешних условиях окружающей среды, отличающихся от номинальных, необходимо произвести корректировку посредством спец. коэффициентов
Поправочные коэффициенты
K1 - поправочный коэффициент на температуру сжатого воздуха на впуске и его точку росы
Температура сжатого воздуха на впуске | ||||||||
FD5-285 |
| 25° С | 30° С | 35° С | 40° С | 45° С | 50° С | 55° С |
Точка росы под давлением | ||||||||
| 3° С | 1,00 | 1,00 | 1,00 | 0,98 | 0,85 | 0,70 | 0,57 |
| 5° С | 1,20 | 1,17 | 1,15 | 1,08 | 0,92 | 0,75 | 0,60 |
| 7° С | 1,41 | 1,32 | 1,25 | 1,14 | 1,00 | 0,80 | 0,65 |
| 10° С | 1,72 | 1,54 | 1,38 | 1,28 | 1,09 | 0,92 | 0,75 |
| 15° С | 2,20 | 1,96 | 1,74 | 1,54 | 1,37 | 1,15 | 0,94 |
| 18° С | 2,46 | 2,25 | 2,00 | 1,76 | 1,53 | 1,33 | 1,12 |
К2 - поправочный коэффициент на давление воздуха на впуске
| 4 bar(g) | 6 bar(g) | 7 bar(g) | 8 bar(g) | 10 bar(g) | 12 bar(g) | 15 bar(g) | 20 bar(g) |
| 0,80 | 0,95 | 1,00 | 1,05 | 1,15 | 1,25 | 1,35 | 1,45 |
К3 - поправочный коэффициент на температуру окружающего воздуха
| 25° С | 1,00 |
| 30° С | 0,95 |
| 35° С | 0,88 |
| 40° С | 0,81 |
| 45° С | 0,74 |
